I nteractive   C ontrolled   M anagement

Das ICM
Das
I nteraktive C ontrolled M anagement ersetzt die Vergaser und die Zündung von Viertakt und Zweitakt Motoren. Ein-, Zwei- und

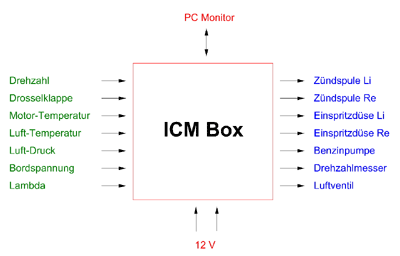

Vier-Zylinder Anwendungen bis 19500 U/min sind möglich. Das Herz der ICM ist die ICM-Box. Sämtliche Komponenten werden an
diese Box angeschlossen. Es ist eine Zwei-Prozessor-Box, die in Echtzeit in 16bit gleichzeitig die Benzinmenge, die Zündzeitpunkte und die

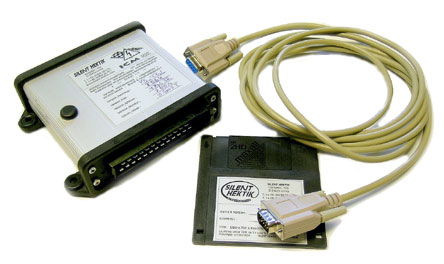

Kommunikation zum PC managen kann. Auf der Vorderseite befindet sich der Multistecker für alle elektrischen Anschlüsse und der
CO-Poti für die Gemischeinstellung im Standgas. Auf der Rückseite befindet sich ein 9poliger D-Sub Stecker für die serielle Schnittstelle. Die
ICM-Box verfügt über sechs Hochstromausgänge für bis zu vier Düsen (zwei Paare), für zwei Zündspulen, die Pumpe, ein Standgas Regulier-Ventil oder

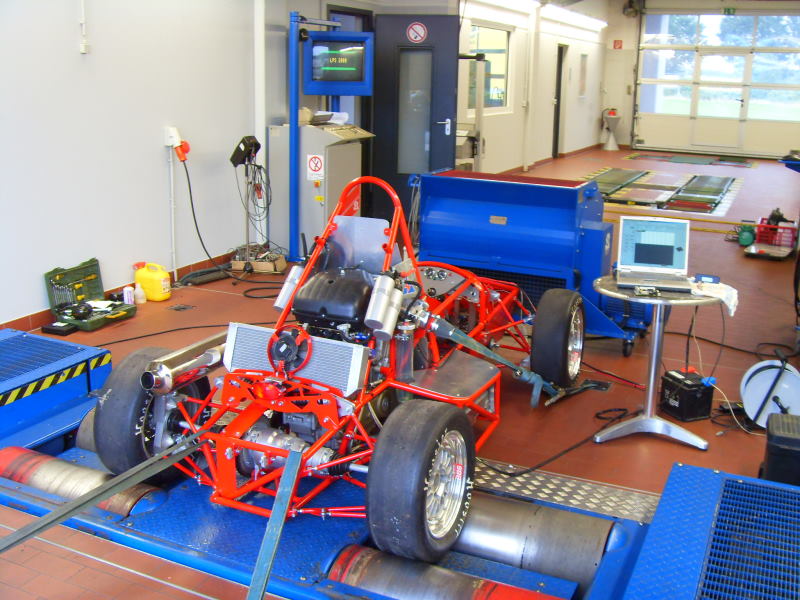

den Drehzahlmesser. Die Anpassung an den jeweiligen Motor geschieht mit einer PC-Software auf dem Prüfstand oder während der Fahrt
bzw. Flug. Fast alle Daten können im Online-Modus beliebig verändert werden ohne dass die normale Funktion beeinträchtigt wird  =>

I
nteractive Controlled M
anagement .

Fuel map  16x16 points
Zündung map Auswahl
Motor Temp. Kompensation
Luft Temp. Kompensation
Luft Druck Kompensation
Höhen Kompensation
Beschleunigungs Kompensation
Verzögerungs Kompensation
Lambda data recording bis 5h
Map tables index
System Diagnose




16bit Betriebssystem der dritten Generation mit 20jähriger Entwicklungsreife
Echzeitberechnung der Parameter in 90°/23° Abständen pro Umdrehung
mit 16 Zündspulen-Ladekurven in Abhängigkeit von Drehzahl und Bordspannung
mit TripleSpark (drei Zündfunken) für optimalen Durchzug aus unteren Drehzahlen
MosFet Endstufen mit geringsten Verlusten und hoher Schaltgeschwindigkeit
magnetische Sensoren mit Automotive Zulassung  => -40°C bis 140°C
Hochenergie Zündspulen für absolut satten Durchzug aus tiefen Drehzahlen
PowerZündkabel mit verschweißten Steckern und Edelstahlspirale als Kern
alle Systeme mit 24h burn-in und 3facher Funktionskontrolle der Hardware
ICM-Box    110x90x35mm        -40°C bis 100°C         6V bis 18V


E1020
  ICM Box ohne Daten               Fertigung eingestellt







Alle Preise incl. aktuelle MehrWertSteuer





... und die Power wird mit dir sein !
